Технологическая схема скважинной установки для одновременной или поочередной эксплуатации нескольких пластов одной газовой скважины.

Патент РФ по заявке № 2001102236.

     Назначение:
- осуществление подземного ремонта без глушения скважины путем отсекания пластов от её ствола;
- разъединение подъемника от пакера и извлечение колонны труб из скважины;
- исключение отрицательно-техногенного воздействия на пласт при глушении скважины с целью сохранения фильтрационных приточных характеристик (дебит нефти) пластов и сокращения времени вывода скважины на технологический режим;
- недопущение снижения забойного давления на глубине пластов ниже допустимого минимального его значения в процессе запуска и эксплуатации скважины;
- регулирование или поддержание оптимального диапазона или значения забойного давления в работе скважины;
- запуск, эксплуатация и определение параметров разобщенных пластов скважины, как при совместной, так и при отдельной работе каждого из них.

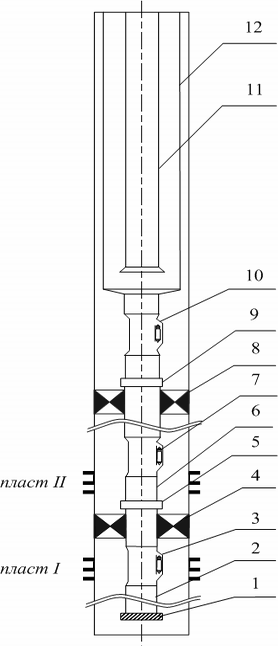

Условные обозначения на рисунке:

  1. Ниппель-пробка;
  2. Хвостовик из НКТ не менее 50 м;
  3. Скважинная камера с регулятором расхода жидкости или глухой пробкой;
  4. Пакер гидравлический;
  5. Разъединитель колонны механический 13РКМ.000;
  6. НКТ;
  7. Скважинная камера с регулятором расхода жидкости или глухой пробкой;
  8. Пакер гидравлический;
  9. Разъединитель колонны гидравлический 13РКГ.000 с телескопическим ходом;
  10. Скважинная камера с глухой пробкой;
  11. Дополнительная колонна НКТ;
  12. Колонна НКТ.

Технология успешно внедрена на 2 скважинах Ван-Еганского месторождения.
