Технологическая схема скважинной установки для одновременной или поочередной эксплуатации нескольких пластов одной нагнетательной скважины.

Патент РФ по заявке № 2001102236.

     Назначение:
- одновременная закачка среды в несколько разобщенных пластов одной скважины с регулированием проектного расхода для каждого из них;
- обеспечение закачки среды в нагнетательный пласт, при этом отсекая добывающий пласт или, наоборот, добывая флюид из одного пласта, отсекая при этом другой нагнетательный пласт скважины;
- направление жидкости из одного пласта в другой пласт одной скважины.

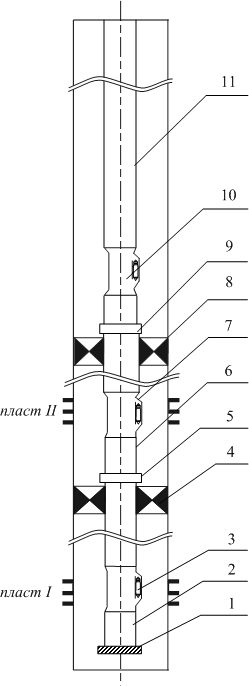

Условные обозначения на рисунке:

  1. Ниппель-пробка;
  2. Хвостовик из НКТ не менее 50 м;
  3. Скважинная камера с регулятором расхода жидкости или глухой пробкой;
  4. Пакер гидравлический;
  5. Разъединитель колонны механический 13РКМ.000;
  6. НКТ;
  7. Скважинная камера с регулятором расхода жидкости или глухой пробкой;
  8. Пакер гидравлический;
  9. Разъединитель колонны гидравлический 13РКГ.000 с телескопическим ходом;
  10. Скважинная камера с глухой пробкой;
  11. Колонна НКТ.

Технология успешно внедрена на 12 скважинах Ван-Еганского месторождения.
